Мобильная ГИС “Мосавтодор”

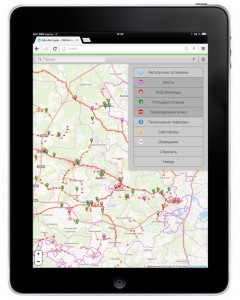

mad_dor.inf.Мобильная ГИС Управления «Мосавтодор» введена в эксплуатацию. Теперь сотрудники «Мосавтодор» имеют доступ к необходимой производственной информации по дорогам Московской области и инфраструктурным объектам с любого устройства, имеющего выход в Интернет. Особенно удобно пользоваться приложением в полевых условиях с планшетов и смартфонов, поскольку в нем реализована возможность управления мультитач жестами и функции встроенного GPS приемника.

Кроме поиска и просмотра информации по дорожному хозяйству, через мобильное приложение пользователи могут просматривать всю историю съемок с камер видеонаблюдения, анализировать оперативные и прогнозные метеоданные, обновляющиеся в режиме реального времени. Подробно о созданной ГИСпроектом системе читайте в нашей статье о данном проекте.

День географических информационных систем (День ГИС)

gis-day-2013С удовольствием поздравляем Вас, себя и всех специалистов в области геоинформационных технологий со всемирным днем ГИС. Без Вас мир не достиг бы такого уровня прогресса в изучении и освоении Земли.

Мы желаем Вам каждый день узнавать что-то новое о Земле, участвовать в увлекательных путешествиях и исследованиях, применять и совершенствовать замечательные информационные инструменты для изучения нашей столь многогранной жизни. Read more ›

Приложение для мобильных устройств Мосавтодор

Мосавтодор – одна из тех компаний, которая много лет использует ГИС для учета и анализа дорог и дорожного хозяйства Московской области. В ведении Управления находится более 12000 км территориальных дорог разного класса и назначения и огромное число объектов дорожной инфраструктуры. Одних только дорожных знаков числится более 300000.
ГИС, созданная изначально на платформе ArcView 3, эволюционировала в сетевую многопользовательскую систему. Теперь ею пользуются как профессионалы ГИС, так и рядовые сотрудники Мосавтодор. Для этого ГИСпроект разработал специальное Web-приложение, обеспечивающее доступ ко всей информационной базе предприятия.
В 2013 году было принято решение создать мобильное приложение, которое было бы удобно использовать на самых разнообразных мобильных устройствах, в том числе работая в полевых условиях.
В ходе обсуждений было определено, что мобильное приложение должно отличаться от уже используемого web-приложения способом взаимодействия: в руках у пользователя мобильного приложения нет мышки, а размер экрана мобильного устройства, как правило, значительно меньше монитора компьютера. Эти условия потребовали свести к минимуму количество действий по выбору и смене инструментов, наличие дополнительных панелей и прочих элементов интерфейса, уменьшающих поле отображения карты. Все действия пользователя должны быть интуитивно понятны, для полноценной работы пользователя никаких подсказок требоваться не должно.
Наряду с новыми технологиями, в Мосавтодоре появились новые источники оперативных данных – на дорогах были установлены первые видеокамеры и метеодатчики, актуальную информацию с которых пользователям необходимо получать в ГИС.
Метеорологическая информация очень важна для дорожников, именно с ней связано планирование работ по обработке дорог, уборке снега, расстановке временных предупредительных знаков и ограничений. Причем наиболее востребованы прогнозные данные, позволяющие заблаговременно подготовиться к необходимым работам.
Решено было отобрать наиболее значимую производственную информацию о дорогах и дорожной инфраструктуре, необходимую в мобильном приложении, а также подключить новые виды информации в удобном для восприятия виде.
Картографическая основа, которую использовал Мосавтодор до настоящего времени на протяжении 10 лет, существенно устарела. Было также принято решение использовать современные открытые источники более актуальных цифровых картографических данных, прежде всего данные ресурса OpenStreetMap. Использование данных OSM позволяет периодически обновлять картооснову системы без дополнительных расходов. Данные были преобразованы специально для мобильного приложения и соединены с производственными данными Мосавтодор. Специально разработанная легенда карты позволила классифицировать территориальные дороги в соответствии с принятой системой группировки дорог в Управлении, сделать карту зрительно привычной для пользователей компании, а также удобной для отображения на экранах мобильных устройств. Гибкая система масштабирования условных знаков хорошо сочетается с возможностью перехода пользователей с одного масштаба картографического отображения на другой.
В качестве картоосновы мобильное приложение также использует космоснимки и гибридный вид, которые легко переключить во время работы.

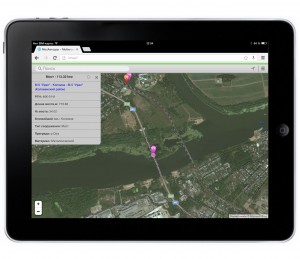

Конструктивные элементы хорошо дополняются их реалистичным отображением на космоснимке.mad_dor.inf.
mad_most.i

Все объекты на карте имеют дополнительную информацию, которая легко вызывается при указании пальцем на любой из них. Прежде всего – это информация о дорогах.
Нажатие на дорогу выводит карточку дороги, где дана необходимая информация о ней, километр указанной метки, и отдельный раздел статистики, представляющей данные о находящихся на этой дороге инфраструктурных объектах.mad_dor.infoИнформация о конструктивных элементах также выводится в карточку, с которой можно за одно нажатие перейти на информацию о дороге, на которой расположен сам элемент.

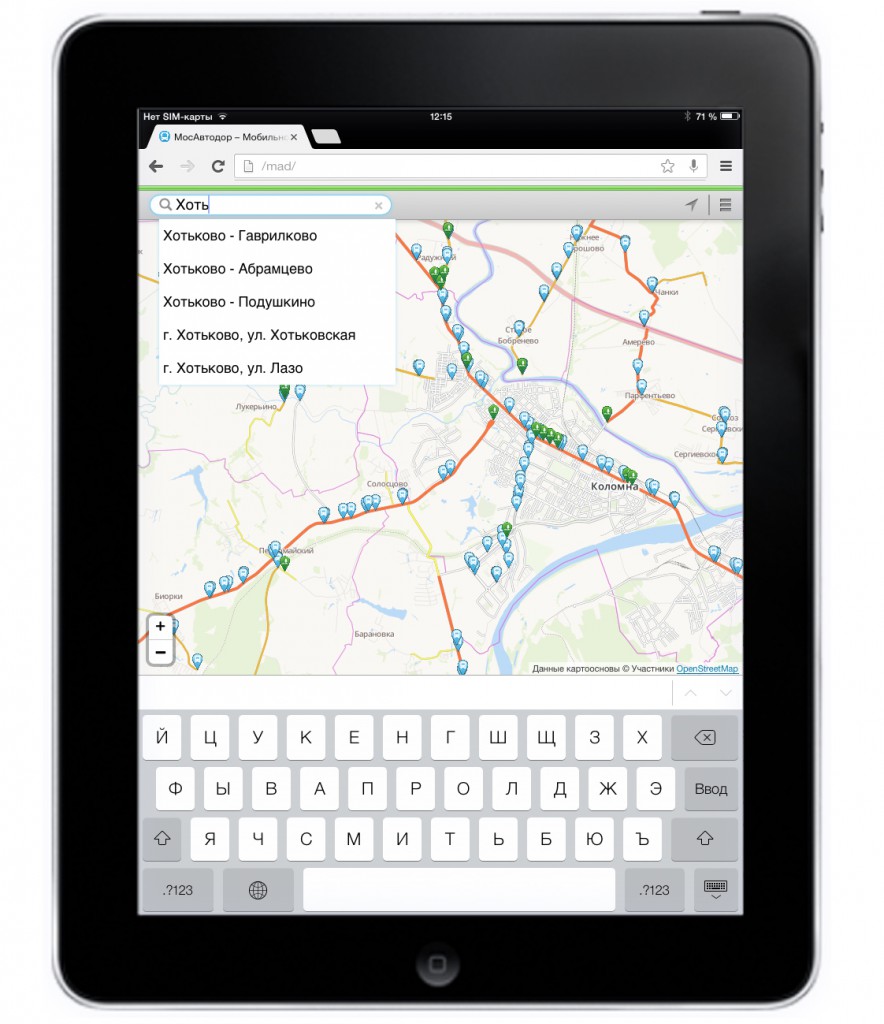

mad_otdyh.iПоисковая строка позволяет быстро найти дорогу на карте по титулу, причем достаточно набрать начальные буквы титула, чтобы затем выбрать титул из динамического списка подсказки.
mad_poisk

Особо следует отметить блок метеоданных в мобильном приложении.
В слои данных были включены два раздела: “погода сейчас” – информация, поступающая с метеодачиков, установленных на дорогах, и “прогноз погоды на три дня” – прогнозные метеоданные на территорию Московской области с заблаговременностью в 72 часа, предоставляемые с сервера NOAA (США).
Данные поступают из указанных источников в реальном режиме времени, система отображает самую свежую информацию и хранит полный архив за все время. Простым нажатием на метеостанцию на карте пользователи могут получить полную информацию о погодных условиях в ближайшие 15 минут.
mad_pogoda.i

Получение и визуализация прогнозных метеоданных потребовало отдельного решения:
Прогнозные данные на территорию Московской области поступают по прогностической модели GFS, которая открыта для публичного использования. По этой модели на территорию Московской области рассчитывается прогноз метеоданных по сетке с пространственным разрешением в 20 км, на 72 часа вперед с временным шагом в три часа. Были разработаны процедуры получения и обработки этих данных, а также специальные способы их представления. По отобранным метеопараметрам (температура воздуха и подстилающей поверхности, скорость и направление ветра, осадки, давление, облачность, влажность) в автоматическом режиме постоянно строятся статистические поверхности и изолинии. Теперь пользователь может увидеть любой из параметров в виде цветовой статистической поверхности и изолиний, выбрав его из списка, а также «пролистать» отображение поверхности по временным срезам прогноза.
mad_davlenieКроме того, можно получить прогнозные данные в любой указанной точке по всем расчетным параметрам, просто нажав на карту в интересующем месте.
mad_veter.inform

Данные видеонаблюдений с видеокамер поступают в единую базу данных на сервере в реальном режиме времени и сохраняются в ней за весь период наблюдений. Это позволяет просматривать видеоряд за все время работы камеры.
Камеры видеонаблюдений отображаются на карте, и при нажатии на любую из пиктограмм выводится последний кадр видеозаписи. Все кадры можно «пролистать» вперед и назад во времени.
mad_video_snimokМобильное приложение успешно прошло тестовые испытания на стационарных компьютерах и мобильных приложениях с разными операционными системами и Интернет-браузерами и внедрено для производственного использования в Управлении Мосавтодор. Мы были очень рады получить положительные отзывы сотрудников об удобстве работы с приложением. И хотя это не первая ГИС-система для мобильных устройств, разработанная ГИСпроектом, полученный опыт мы обязательно применим в будущих проектах для создания удобных и отзывчивых мобильных приложений.
